CONSTOR®

CONSTOR^®-Behälter sind für den Transport und die Zwischenlagerung bestrahlter Brennelemente ausgelegt.

Der Behälter besteht aus einem dickwandigen zylindrischen mehrschichtigen Behälterkörper. Dieser setzt sich aus einer inneren und äußeren Behälterwand aus Feinkornbaustahl zusammen, den Linern.

Beide Liner sind mit einem Kopfring aus Feinkornbaustahl verschweißt, sodass eine doppelte Barriere entsteht. Bei Bedarf können an der äußeren Mantelfläche Kühlrippen zur Verbesserung der passiven Wärmeabfuhr eingearbeitet werden. Zur Gewährleistung der Abschirmung ist der Raum zwischen den Stahllinern mit CONSTORIT gefüllt, einem von GNS entwickelten Schwerbeton mit speziellen Abschirmeigenschaften.

Der sichere Einschluss des Inventars erfolgt durch ein Mehrfachdeckelsystem bestehend aus

einem verschraubten Primärdeckel als Hauptabschirmung und zur Zurückhaltung des Inventars,
zwei weiteren unabhängig von einander verschweißten Deckeln, der Dichtplatte und dem Sekundärdeckel zur dichten Umschließung.

Durch das verschweißte Deckelsystem ist keine aktive Überwachung im Lager erforderlich (passives System). Der Tragkorb zur Aufnahme der Brennelemente dient sowohl der Kritikalitätssicherheit als auch der Wärmeabfuhr. An der der deckelseitigen Mantelfläche des Behälterkörpers sind zur Handhabung Tragzapfen angeschraubt.

Zulassung / Genehmigung

CONSTOR^® - Behälter sind für die trockene Zwischenlagerung bestrahlter Brennelemente ausgelegt.

In Kombination mit Stoßdämpfern und bei Bedarf einer Schutzhülle („Overpack“) erfüllt der Behälter die internationalen Vorschriften der IAEA (International Atomic Energy Agency) für Typ B(U)-Versandstücke.

Behälterdesign

Stand der Technik für Design und Sicherheitsanalysen
Kundenspezifisches Behälterdesign:
- innere und äußere Behälterabmessungen können für jeweilige Brennelemente und Platzverhältnisse vor Ort angepasst werden
- Gestaltung der Handhabungsschnittstellen entsprechend der vorhandenen Infrastruktur
- Mehrfachdeckelsystem kann an kundenseitige Anforderungen angepasst werden
- bei Bedarf Anbringung zusätzlicher Kühlrippen an äußerer Mantelfläche

Vorteile

maximale Sicherheit und langfristige Zuverlässigkeit durch „Sandwich-Design“ und Mehrlagenschweißnähte
Dichtheit aufgrund verschweißter Deckel auch ohne Überwachung zu 100 % sichergestellt
einfache Handhabung und Flexibilität für Transport und Lagerung
wartungsfreier Lagerbetrieb
geringe Strahlenbelastung für Betriebspersonal
optimale Bedingungen für Zwischenlagerung von Brennelementen durch trockene Atmosphäre im Behälterinnenraum
Abtransport der Behälter ohne Umladung möglich
einfache Entladung der Brennelemente für Endlagerung oder Wiederaufbereitung
Herstellung weltweit in jedem industriell entwickelten Land möglich
Kostenvorteile durch Herstellung und Lieferung nach tatsächlichem Bedarf

Referenzen

Mehr als 300 Behälter wurden für Bulgarien (CONSTOR^® 440/84) und Litauen (CONSTOR^® RBMK-1500, CONSTOR^® RBMK1500/M2) hergestellt.

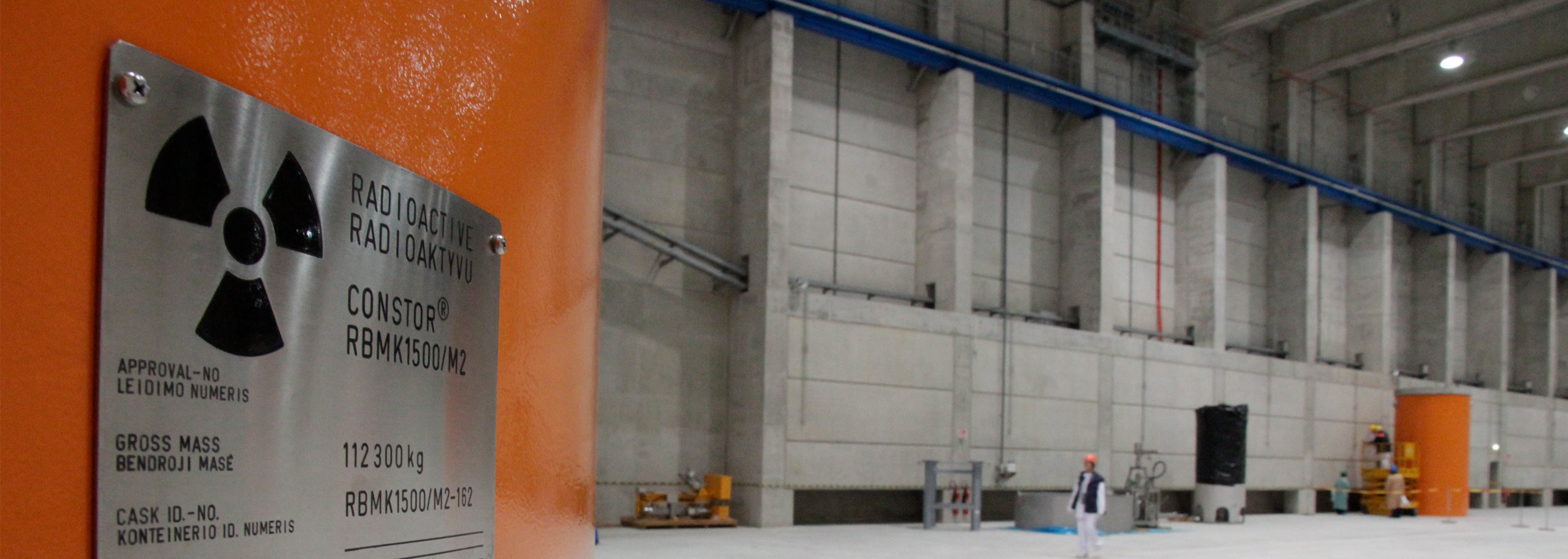

Am 21. April 2022 wurde der 190. und damit letzte beladene CONSTOR® RBMK1500/M2 in das für diese Behälter errichtete Zwischenlager des Kernkraftwerks Ignalina eingelagert. Dort sollen sie rund 50 Jahre aufbewahrt werden.
